一、 ［結構特點、混合原理］
　　 靜態混合器的混合過程是由一系列安裝在空心管道中的不同規格的混合單元進行的。由于混合單元的作用，使流體時而左旋，時而右旋，不斷改變流動方向，不僅將中心液流推向周邊，而且將周邊流體推向中心，從而造成良好的徑向混合效果。與此同時，流體自身的旋轉作用在相鄰組件連接處的接口上亦會發生，這種完善的徑向環流混合作用，使物料獲得混合均勻的目的。
　　 本靜態混合器按行業標準JB/T7660-95《靜態混合器》設計、制造與驗收。
　　 靜態混合器可應用于液- 液、液- 氣、液- 固、氣- 氣的混合、乳化、中和、吸收、萃取、反應和強化傳熱等工藝過程，可在很寬的粘度范圍內不同的流型（層流、過渡流、湍流）狀態下應用，用于間歇操作和連續操作。下面先簡單介紹不同應用情況的范圍。
　　 (1) 液- 液混合
　　 從層流至湍流，粘度在106mPa·s 的范圍內的流體都能達到良好的混合。分散液滴最小直徑可達到1 ～ 2μm，且大小分布均勻。
　　 (2) 液- 氣混合
　　 靜態混合器可以使液- 氣兩相組分的相界面連續更新和充分接觸，在一定條件下可代替鼓泡塔和篩板塔。
　　 (3) 液- 固混合
　　 當少量固體顆�；蚍勰�（固體占液體體積的5% 左右）和液體在湍流條件下混合，使用靜態混合器，可強制固體顆�；蚍勰┏浞址稚�，能達到使液體萃取或脫色的要求。
　　 (4) 氣- 氣混合
　　 可用于冷、熱氣體的混合，不同氣體組分的混合。
　　 (5) 強化傳熱
　　 由于靜態混合器，增大了流體的接觸面積，即提高了給熱系數，一般來說對氣體的冷卻或加熱，如果使用靜態混合器，氣體的給熱系數可提高8 倍；對于粘性液體的加熱，給熱系數可提高5 倍；對于有大量不凝性氣體存在的氣體冷凝時，給熱系數可提高8.5 倍；對于高分子熔融體的換熱可以減少管截面上熔融體的溫度和粘度梯度。
二、 [ 注意事項]
　　 工程設計一般以單臺或串聯靜態混合器來完成混合目的，如果以兩臺靜態混合器并聯操作時，配管設計時應保證流體分配均勻。
　　 當使用小規格SV 型時，如果介質中含有雜質，應在混合器前設置兩個并聯切換操作的過濾器，濾網規格一般選用40-20 目的不銹鋼濾網。
　　 靜態混合器上盡量不安裝流量、溫度、壓力等指示儀表和檢測點，特殊要求時在訂貨時出圖說明。
　　 對于需要在混合器外殼設置換熱夾套管時，要在訂貨時說明。
　　 對于SH 系列產品，由于其加工精度高，維修困難，要求使用的介質清潔或能用溶劑倒置清洗，或介質能在高溫下熔化。
　　 對于SV 系列產品，若因流體不清潔而堵塞，可拆卸設備，用水（蒸汽）或溶劑倒置清洗，也可拆掉單元，取出堵物。
　　 對于SK 系列的非固定單元產品，可將整個單元抽出清洗，但拉出時切忌敲擊，以免單元變形。
　　 通常情況下針對不同的使用要求，只要正確地選擇產品的規格，型號和材質，我公司生產的靜態混合器是可以避免維修的。

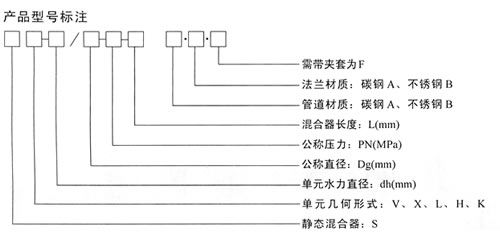

三、產品型號標注

四、訂貨須知
1、用戶在選用時應注明法蘭標準以及靜態混合器的工作介質和工作溫度。
2、如果是帶夾套產品，還請?zhí)峁┕艹?容器內)和夾套內的最高工作壓力等設計參數。
3、對于除本樣本以外的的規格和型號，可根據用戶需要進行特殊設計、制造符合特殊工藝要求的靜態混合器，即使最微小的事情，我們將盡善盡美為你解決。
4、為更好地幫助您選擇靜態混合器，請詳細提供以下參數：
a 工作介質 b 流量kg/h c 工作壓力MPa d 工作溫度℃ e 物料粘度cp f物料密度kg/m3
g 允許壓損MPa h 法蘭標準 i 設備材質
5、本廠生產的混合器進出口法蘭標準可為HG，HGJ，JB/T，SH,ANSI等，用戶在訂貨時請注明法蘭標準及規　　　
格，未注明的一律按HG20592-1997制作。
